Da Futaba Italia ti proponiamo una gamma completa di attuatori rotativi per l'applicazione industriale. Analogici, digitali, brushless e brushless HD, tutti i modelli combinano costi ridotti e altissime prestazioni.
Per conoscere nel dettaglio le potenzialità degli attuatori rotativi Futaba, contatta la nostra sede di Carrara con un messaggio o con una telefonata.
Analogici
Gli attuatori rotativi analogici Futaba hanno un ottimo rapporto qualità/prezzo perché, seppur di costo contenuto, garantiscono una vita media di centinaia di migliaia di cicli. Per questo vengono usati da industrie di importanza globale su applicazioni proprietarie.
Digitali
Con gli attuatori digitali potrai constatare un incredibile aumento della precisione, della risoluzione e della coppia di stallo. I modelli programmabili permettono la regolazione di numerosi parametri funzionali, come i fine corsa, la massima velocità angolare il dead band. Per massimizzare le prestazioni, a seconda della tue necessità operative.
Brushless
Gli attuatori rotativi con motorizzazione brushless hanno due principali vantaggi: la tecnologia che li caratterizza, infatti, da un lato aumenta significativamente la vita dell'attuatore e, dall'altro, riduce sensibilmente la temperatura di esercizio.
Brushless HD
I modelli digitali brushless Futaba Heavy Duty sono caratterizzati da un case interamente in metallo e da ingranaggi di qualità superiore: costruiti specificamente per applicazioni industriali, sono duraturi e garantiscono la massima affidabilità. Grazie alla possibilità di pilotaggio, anche tramite RS485, e al feedback si adattano con facilità a qualunque linea automatica per funzioni specifiche.
A N A L O G I C I

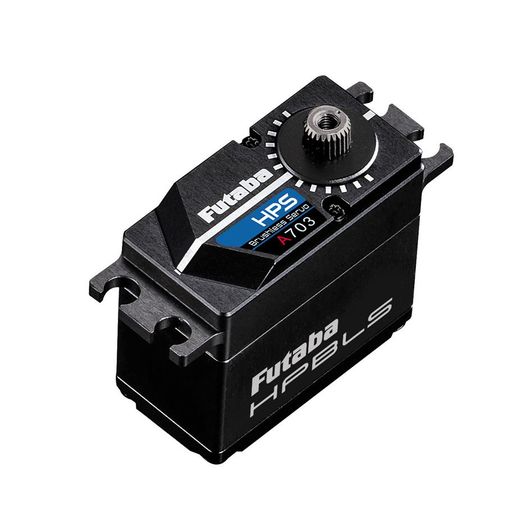

Nuovo motore HPS, servo di grandi dimensioni per la serie di servocomandi HPS con risposta migliorata grazie al controllo ad alta frequenza
Servo della serie HPBLS di grandi dimensioni che raggiunge una coppia incredibile e un basso consumo energetico. La serie HPS non solo garantisce un'incredibile accuratezza neutra e una coppia affidabile, ma elimina anche il rapporto tra velocità, potenza e consumo energetico, che è stato considerato un compromesso, e raggiunge una potenza affidabile con un basso consumo energetico. Nuovo motore HPS, controllo ad alta frequenza per una migliore risposta.
・Ingranaggi in metallo a 3 stadi
・Ingranaggi stadio finale in metallo ad alta resistenza
・Chassis in alluminio superiore/centrale/inferiore
・Sistema S.BUS
・Nuovo motore HPS
・Controllo ad alta frequenza
・Velocità: 0,12sec/60°(7,4V) / 0,13sec/60°(6,6V)
・Coppia: 74,0kgf・cm(7,4V) / 68,0kgf・cm(6,6V)
・Dimensioni/Peso: 40,5×21,0 ×39,4 mm / 82 g
・Ingranaggio uscita 25T
・Tipo motore Brushless
・Elettronica digitale
analogico in formato micro, con ingranaggi in nylon
・Dimensione: 21,8 x 19,8 mm
・Velocità: 0,1 sec/60° a 4,8 V ;1,7 kg/cm sotto i 6V
・Coppia di serraggio: 1,5 Kg/cm a 4,8 V ; 1,7
Kg/cm sotto i 6V
・Peso: 7,8 g
・Pignone in nylon
・Alimentazione 4,8 V o 6 V
analogico in formato micro, con ingranaggi in nylon
・Dimensione: 21,8 x 11 x 19,8 mm
・Velocità: 0,12 sec/60° sous 4.8 V
・Coppia: 1,2 Kg meno di 4,8 V
・Peso: 9 g
Tecnologia servo Servo analogico
Sistema innesto Futaba
Livello di tensione
Basso voltaggio
D I G I T A L I
SERVO S-AG300 2,5kG 0,065 7,4V ALIANTI
Servo ultramicro ad alte prestazioni
Per aliante/F3K
Servo coreless programmabile/HV.
Programmabile e compatibile con i sistemi S.Bus e S.Bus2.
Può essere collegato a un PC utilizzando l'adattatore USB CIU-2/-3 venduto separatamente.
Ingranaggio finale in metallo
Case in alluminio
Specifiche
Velocità (3,8-7,4)V sec/60º 0,13/0,065
Coppia (3,8-7,4)V Kg*cm 1,5/2,5
Dimensioni mm 23,5x8,0x19,7
Peso g 10,8
Tensione di esercizio CC V 3,8-8,4
・Velocità: 0,19 sec/60°(6,0 V) / 0,23 sec/60°(4,8 V)
・Coppia: 4,1 kgf・cm(6,0 V) / 3,2 kgf・cm(4.8V)
・Dimensioni/Peso: 40.4×19.8×36.0mm/36g
*Alimentazione: 4.8-6.0V
・Tutti gli ingranaggi in resina
・Sistema S.BUS
SERVO S-U300
Servo standard S.BUS2 di FUTABA.
Il servocomando S-U300 sostituisce i precedenti servi Futaba quali: S3003, S148, FS100 e S3005.
Caratteristiche:
Potente servo digitale S.BUS2 con ingranaggi in plastica
Robusto case in plastica
Alta risoluzione
Elevata precisione
Potenziometro a bassa usura con azionamento indiretto
Specifiche
Tipo Digitale
Tipo di ingranaggio Nylon
Velocità sec/60° (4,8-6,0)V 0,23-0,19
Coppia Kg*cm (4,8-6,0)V 3,5-4,5
Dimensioni mm 40,4x19,8x36,0
Peso g 36,0
Connettore Futaba
・Tutti gli ingranaggi in resina
・Sistema S.BUS
・Velocità: 0,16 sec/60°(7,4 V) / 0,18 sec/60°(6,6 V)
・Coppia: 3,9 kgf・cm(7,4 V) / 3,5 kgf・cm(6,6V)
・Dimensioni/Peso: 40,5×20,0×36,1 mm/36 g
SPEED:
0.18 sec/60°at 6.6V
0.16 sec/60° at 7.4V
TORQUE:
3.5 kgf/cm at 6.6V
48.6 ozf/in at 6.6V
3.9 kgf/cm at 7.4V
54.2 ozf/in at 7.4V
SIZE:
40 mm x 20 mm x 36.1 mm
1.59 in x 0.79 in x 1.42 in
WEIGHT:
36 g
1.30 oz
Plastic Gearing
6mm/25T Spline
3Pole Cored Motor
Servo digitale
L'alimentazione è a 4,8V e non è possibile utilizzare batterie a secco.
・Ingranaggio in metallo a 2-3 fasi
・Ingranaggio finale in metallo
・Velocità: 0,24 sec/60°(4,8 V)
・Coppia: 3,7 kgf・cm(4,8 V)
・Dimensioni/Peso: 30,0 x 10,8 x 29,0 mm / 23 g
・Velocità: 0,10 sec/60°(4,8 V) / 0,09 sec/60°(6,0 V)
・Coppia: 1,5 kgf・cm(4,8 V) / 1,7 kgf・ cm (6,0 V)
・Dimensioni/Peso : 21,8 x 11,0 x 19,8 mm/7,9 g
Un servo digitale
L'alimentazione è 4,8-6,0 V.
・Ingranaggio interamente in resina
・Velocità: 0,13 sec/60°(7,4 V) / 0,14 sec/60°(6,6 V)
・Coppia: 7,9 kgf・ cm(7,4 ) V) / 7,1 kgf cm (6,6 V)
Dimensioni/Peso: 40,0 x 20,0 x 38,1 mm / 39 g
・Tutti gli ingranaggi in resina
・Sistema S.BUS
SERVO S-U400 8Kg. 0,14 7,4v
SERVO DIGITALE STANDARD PROGRAMMABILE S-BUS2
Caratteristiche
Voltaggio operativo V 6,0-7,4
Velocità sec/60º (6,0-6,6-7,4)V 0,15-0,14-0-0,13
Coppia Kg*cm (6,0-6,6-7,4)V 6,5-7,1-7,9
Motore 3 poli cored
Ingranaggi Plastica
Cuscinetti 1BB+1MB
Dimensioni mm 40,0x38,1x20,0
Peso g 39,0
CARATTERISTICHE
· Potente servo digitale S.BUS2 con ingranaggi in plastica
· Alta tensione
· Potenziometro a bassa usura
· Robusto alloggiamento in plastica
· Alta risoluzione
· Elevata precisione di posizionamento
Il FUTABA S-U400 è un servo universale S.BUS2 HV economico. Con una forza di azionamento di 8 kgcm e una velocità di azionamento di 0,14 s / 60°, l'S-U400 si posiziona al di sopra dell'S-U300 in termini di prestazioni. Grazie ai suoi valori prestazionali, è predestinato per applicazioni su auto RC, barche e aeromodelli. I precedenti tipi di servo S3010, S3152 e S3072HV vengono sostituiti con l'S-U400.
Programmabile tramite tecnologia S.BUS2. Naturalmente, tutti i servi S.BUS2 possono essere collegati a ricevitori convenzionali con modulazione PWM. I servi possono essere indirizzati in diversi modi:
1. Con il pratico programmatore SBC-1
2. Sul PC con l'adattatore USB CIU-3
3. Alla connessione S.BUS del trasmettitore
Si possono impostare i seguenti parametri:
• Assegnazione canale S.BUS
• Inversione dei servi
• Tipo di servo (carrello di atterraggio normale / retrattile)
• Avvio graduale (acceso/spento)
• Selezione modalità in caso di mancanza segnale hold o free
• Soft Servo Run (On / Off)
• Posizione servo (servotester)
• Regolazione del centro del servo +/- 300 µs (circa 30 gradi)
• Velocità del servo, 0,39 - 9 secondi per 45 gradi
• Impostazione della zona morta (banda morta)
• Regolazione della corsa dei servi a sinistra ea destra separatamente, circa 50 - 175%
• Potenza di avviamento
• Ammortizzazione
• Potere di tenuta
• Memorizzazione ID
Caratteristiche tecniche :
Dimensioni : 40x20x34,8 mm
Peso : 45g
Velocità : 0.15 sec/60° (4.8 v)
Coppia : 9,6 kg/cm (4.8 v)
2 cuscinetti
pignoni in metallo
Caratteristiche generali dei servi con motore brushless:
- Almeno 5 volte più duraturo di un motore con spazzole.
- Tempi di risposta più rapidi del 30%.
- Maggior resistenza a urti e vibrazioni.
- Movimenti più fluidi.
- Stessa potenza richiesta dai motori con spazzole.
- Stesse dimensioni dei servi standard.
- Doppio cuscinetto per maggior precisione e scorrevolezza.
- Magneti al samario-cobalto per una maggiore potenza.
Termini usati per descrivere le caratteristiche (non disponibili in tutti i servi BLS)
Impermeabile
Chiusure dell’involucro protette dall’acqua con guarnizioni di gomma che si prestano particolarmente per l’impiego nelle auto Buggy e RG e Pista.
Ingranaggio metallico
Raccomandati dove colpi molto duri mettono la trasmissione sotto grave sforzo.
Cuscinetto a sfera
Assicurano una grande precisione eliminando il gioco dell’ingranaggio.
Cassa centrale in alluminio
Assicura un’elevata dissipazione del calore e un’elevata resistenza agli urti.
Dati tecnici
Dimensioni: 40,0x20x35,0mm
Peso: 44 g
Velocità: 0.15 sec/60° (4,8V)
Coppia: 8,8 Kg.cm (4,8V)
Caratteristiche
Cuscinetto 2
Ingran. metallo NO
Impermeabile SI
Cassa centrale Nylon
Servo Brushless BLS254 4,8 V 3,8 kg 0,06 sec.
Caratteristiche generali dei servi con motore Brushless:
- Almeno 5 volte piu' duraturo di un motore con spazzole
- Tempi di risposta piu' rapidi del 30%
- Maggior resistenza a urti e vibrazioni
- Movimenti piu' fluidi
- Stessa potenza richiesta dai motori con spazzole
- Stesse dimensioni dei servi standard
- Doppio cuscinetto per maggior precisione e scorrevolezza
- Magneti al Samario-Cobalto per una maggiore potenza
Impermeabile
Chiusure dell'involucro protette dall'acqua con guarnizioni di gomma che si prestano particolarmente per l'impiego nelle auto Buggy e RG e Pista.
Cuscinetto a sfera
Assicurano una grande precisione eliminando il gioco dell'ingranaggio.
Caratteristiche tecniche del prodotto:
Categoria: Gyro High-Speed
Coppia (4,8 V): 3,8 kg/cm
Velocita' (4,8 V): 0,06 sec/60
Dimensioni: 40x20x36,8 mm
Peso: 58 gr
Ingranaggi: Metallo
Cuscinetti: 2
Motore: Brushless
Coppia: 49.0kgf・cm(7.4V) / 42.0kgf・cm(6.0V)・Dimensioni/Peso: 40.5×21.0×37.8mm/75g
Velocità al massimo voltaggio 0,08
Coppia al massimo voltaggio 49
Materiale cassa Metallo
Coppia Kg*cm 42,0 (6,0V)-49,0 (7,4V)
Velocità sec/60° 0,09 (6,0V)-0,075 (7,4V)
Dimensioni 40,5x21x37,7 mm
Peso 76 g
Cuscinetti a sfera 2
Ingranaggi Metallo
Produttore Futaba
Ingranaggio principale 25T Standard
Tipo motore Brushless
Montaggio Standard
Elettronica Digitale
Tipo servocomando Standard
Alimentazione 6,0, 7,4 V
Utilizzo Auto
・Velocità: 0,07 sec/60°(7,4V) / 0,08sec/60°(6,0V)
・Coppia: 30,0 kgf・cm(7,4V) / 23,0kgf・cm(6,0V)
・Dimensioni/Peso: 40,5×21,0×26,2 mm/53 g
CARATTERISTICHE:
– Adatto per auto RC in scala 1/10 on/off road e drifting.
– Servo Brushless Programmabile/HV.
– Personalizzato Nuovo motore brushless ad alta potenza.
– Supporta la modalità SR con T4PM/T7PX/T10PX
– Programmabile e compatibile con i sistemi S.Bus e S.Bus2.
– Può essere collegato a un PC utilizzando l'adattatore USB CIU-2/-3 venduto separatamente.
– Superiore/centrale/inferiore: custodia in alluminio
SPEED:
0.13 sec/60°at 6.6V
0.12 sec/60° at 7.4V
TORQUE:
68.0 kgf/cm at 6.6V
74.0 kgf/cm at 7.4V
SIZE:
40.5 mm x 21 mm x 39.4 mm
WEIGHT:
82 g
RATED VOLTAGE:
DC 6.0V-7.4V
OPERATING VOLTAGE:
DC 4.8-8.4V
Produttore Futaba
Ingranaggio principale 25T Standard
Tipo motore Brushless
Montaggio Standard
Elettronica Digitale
Tipo servocomando Standard
Alimentazione 6,0, 7,4 V
Velocità al massimo voltaggio 0,12
Coppia al massimo voltaggio 74
Materiale cassa Metallo
Coppia Kg*cm 59,0 (6,0V)-74,0 (7,4V)
Velocità sec/60° 0,14 (6,0V)-0,12 (7,4V)
Dimensioni 41x21x37 mm
Peso 74 g
Cuscinetti a sfera 2
Ingranaggi Metallo
D I G I T A L B R U S H L E S S S E R V O
・Resin 1st and metal 2nd and 3rd gear
construction
・Resin upper casin and aliminum middle/bottom
casing.
・Cable length- 100 mm
・Control signal-PM (N=1,520usS), S.Bus/S.Bus2
・3-Polo Connector (Singal. V+, GND)
・Dimensions-40.5 x 21.0 x 38.4 mm or 1.59 x 0.83
x 1.52 in
・Weigth 74 g or 2.61 oz
・Torque at 7.4V-37.0 Kgf*cm or 514 oz*in
・Speed at 7.4V-0.11 sec/60 degrees
・Resin 1st and metal other gear construction
・Resin upper casin and aliminum middle/bottom
casing.
・Cable length- 100 mm
・Control signal-PWM (N=1,520usS), S.Bus/S.Bus2
・3-Polo Connector (Singal. V+, GND)
・Dimensions-40.5 x 21.0 x 38.4 mm or 1.59 x 0.83
x 1.51 in
・Weigth 72 g or 2.54 oz
・Torque at 7.4V-37.0 Kgf*cm or 514 oz*in
・Speed at 7.4V-0.11 sec/60 degrees
・Metal gear construction with resin casing
・Cable length- 300 mm
・Control signal-PWM (N=1,520uS), S.Bus/S.Bus2
・3-Polo Connector (Singal. V+, GND)
・Dimensions-33.0 x 15.0 x 27.1 mm or 1.30 x 0.59
x 1.07 in
・Weigth 28 g or 0.99 oz
・Torque at 7.4 V-7.6 Kgf*cm or 106 oz*in
・Speed at 7.4V-0.10 sec/60 degrees
・Metal gear construction with aluminium casign
・Cable length- 400 mm
・IP64 Level water/dust resistance
・Interface 4-Pole connector ( Signal,V+, GND,
Body-GND)
・Dimensions-40.5 x 21.0 x 38.4 mm or 1.59 x 0.83
x 1.52 in
・Weigth 79 g or 2.79 oz
・Torque at 7.4V-37.0 Kgf*cm or 514 oz*in
・Metal gear construction with aluminium casign
・Cable length- 400 mm
・IP64 Level water/dust resistance
・Interface 6-Pole connector ( Signal,V+, GND,
Position Monitor (+/-),Body-GND)
・Dimensions-40.5 x 21.0 x 38.4 mm or 1.59 x 0.83
x 1.51 in
・Weigth 100 g or 3.53 oz
・Torque at 14.8V-44 Kgf*cm or 611 oz*in
・Speed at 14.8V- 0.1 sec/60 degrees
・Metal gear construction with aluminium casign
・Cable length- 400 mm
・IP64 Level water/dust resistance
・6-Pole connector ( Signal,V+, GND,Position
Monitor (+/-), Body-GND)
・Dimensions-40.5 x 21.0 x 38.4 mm or 1.59 x 0.83
x 1.51 in
・Weigth 79 g or 2.79 oz
・Torque at 7.4V-24.0 Kgf*cm or 333 oz*in
・Speed at 14.8V- 0.05 sec/60 degrees
– Metal gear construction.
– Aluminum casing.
– Position feedback.
– Cable length – 400 mm
– Control Signal – PWM (N=1,520μS), S.Bus/S.Bus2
– Dimensions – 40.5 x 21.0 x 38.4 mm or 1.59 x 0.83 x 1.51 in
– Weight – 100 g or 3.53 oz
– Torque at 28V – 43.0 kgf*cm or 597.2 oz*in
– Speed at 28V – 0.11 sec/60 degrees
BLA2FB21 (8.0V)
Brushless Digital Servo
– Metal gear construction with aluminum casing.
– Cable length – 400 mm
– Control Signal – PWM (N=760μS), S.Bus/S.Bus2
– IP64 level water/dust resistance
– 6-Pole Connector (Signal, V+, GND, Position Monitor (+/-), Body-GND)
– Dimensions – 40.0 x 20.0 x 36.8 mm or 1.57 x 0.79 x 1.45 in
– Weight – 89 g or 3.14 oz
– Torque at 8.0V – 8.4 kgf*cm or 117 oz*in
– Speed at 8.0V – 0.04 sec/60 degrees
– Metal gear construction with aluminum casing.
– Cable length – 150 mm
– Control Signal – PWM (N=760μS), S.Bus/S.Bus2
– IP64 level water/dust resistance
– 6-Pole Connector (Signal, V+, GND, Position Monitor (+/-), Body-GND)
– Dimensions – 40.0 x 20.0 x 36.8 mm or 1.57 x 0.79 x 1.45 in
– Weight – 89 g or 3.14 oz
– Torque at 8.0V – 8.4 kgf*cm or 117 oz*in
– Speed at 8.0V – 0.04 sec/60 degrees
– Metal gear construction with resin casing.
– Cable length – 200 mm
– Control Signal – PWM (N=1,520μS), S.Bus/S.Bus2
– 3-Pole Connector (Signal, V+, GND)
– Dimensions – 33.0 x 15.0 x 27.1 mm or 1.30 x 0.59 x 1.07 in
– Weight – 28 g or 0.99 oz
– Torque at 7.4V – 7.6 kgf*cm or 106 oz*in
– Speed at 7.4V – 0.10 sec/60 degrees
– Metal gear construction with aluminium casing.
– Cable length – 150 mm
– Control Signal – PWM, S.Bus/S.Bus2
– 3-Pole Connector (Signal, V+, GND)
– Dimensions – 28.6 x 13.0 x 33.0 mm or 1.13 x 0.51 x 1.3 in
– Weight – 33 g or 1.16 oz
– Torque at 7.4V – 7.35 kgf*cm or 102.1 oz*in
– Speed at 7.4V – 0.13 sec/60 degrees
– Dimensions – 39.4 x 15.0 x 29.4mm or 1.55 x 0.59 x 1.16 in
– Weight – 44 g or 1.55 oz
– Max Torque at 12.0V – 9.6 kgf * cm or 115.3 oz * in
– Speed at 12.0V – 0.16 sec/60°
– Dimensions – 39.4 x 15.0 x 29.4mm or 1.55 x 0.59 x 1.16 in
– Weight – 45 g or 1.59 oz
– Max Torque at 12.0V – 9.6 kgf * cm or 115.3 oz * in
– Speed at 12.0V – 0.17 sec/60°
– Dimensions – 48.0 x 21.0 x 51.5mm or 1.89 x 0.83 x 2.03in
– Weight – 130 g or 4.6 oz
– Max Torque at 7.4V – 48 kgf * cm or 667 oz * in
– Speed at 7.4V – 0.07 sec/60°
– Dimensions – 48.0 x 21.0 x 51.5mm or 1.89 x 0.83 x 2.03in
– Weight – 127 g or 4.5 oz
– Max Torque at 7.4V – 48 kgf * cm or 667 oz * in
– Speed at 7.4V – 0.07 sec/60°
– Dimensions – 48.0x 21.0 x 51.0mm or 1.89 x 0.83 x 2.01 in
– Weight – 127g or 4.48 oz
– Max Torque at 7.4V – 48.0 kgf * cm or 667 ozf * in
– Speed at 7.4V – 0.07 sec/60°
– Dimensions – 48.0x 21.0 x 51.5mm or 1.89 x 0.83 x 2.03 in
– Weight – 130g or 4.59 oz
– Max Torque at 12.0V – 50.0 kgf * cm or 694 ozf * in
– Speed at 12.0V – 0.09 sec/60°
– Dimensions – 48.0x 21.0 x 51.0mm or 1.89 x 0.83 x 2.01 in
– Weight – 127g or 4.48 oz
– Max Torque at 12.0V – 50.0 kgf * cm or 694 ozf * in
– Speed at 12.0V – 0.09 sec/60°
– Dimensions – 48.0x 21.0 x 51.0mm or 1.89 x 0.83 x 2.01 in
– Weight – 127g or 4.48 oz
– Max Torque at 12.0V – 50.0 kgf * cm or 694 ozf * in
– Speed at 12.0V – 0.09 sec/60°
– Dimensions – 48.0x 21.0 x 51.5mm or 1.89 x 0.83 x 2.03 in
– Weight – 130g or 4.59 oz
– Max Torque at 28.0V – 46.0 kgf * cm or 639 ozf * in
– Speed at 28.0V – 0.07 sec/60°
– Dimensions – 48.0x 21.0 x 51.0mm or 1.89 x 0.83 x 2.02 in
– Weight – 127g or 4.48 oz
– Max Torque at 28.0V – 46.0 kgf * cm or 639 ozf * in
– Speed at 28.0V – 0.07 sec/60°
H I G H P O W E R E D S E R V O
AJ9DA41 (12V) - High Powered Servo
– All metal construction including casing, gears, and output-horn.
– Output Cable – Shielded Fixed/Non-Removable
– IP64 level water/dust resistance
– Dimensions – 64.2 x 34.0 x 73.7 mm or 2.53 x 1.34 x 2.90 in
– Weight – 337 g or 11.9 oz
– Torque at 11.1 V – 84 kgf*cm or 8.24 N-m or 1167 oz*in
– Speed at 11.1 V – 0.27 sec/60 degrees or 222 degree/sec
AJ9DA/LJ9DA series are compatible with the following signal types:
– PWM: Conventional signal for servo of radio control use (ex. Pulse width of 1,520μS = center).
– S.Bus/S.Bus2: Futaba’s original serial signal format.
– RS485: Same as Futaba’s bi-directional protocol for “Command type servo for robot.”
– Do not use each protocol at the same time or the unit will get fatal damage.
– Analog DC output for monitoring the rod shaft position. The position can be monitored while powering up.
-------------------------------------------
AJ9DA42 (12V) - High Powered Servo
– All metal construction including casing, gears, and output-horn.
– Output Cable – Shielded Fixed/Non-Removable
– IP64 level water/dust resistance
– Dimensions – 64.2 x 34.0 x 73.7 mm or 2.53 x 1.34 x 2.90 in
– Weight – 355 g or 12.5 oz
– Torque at 11.1 V – 65 kgf*cm or 6.38 N-m or 902 oz*in
– Speed at 11.1 V – 0.21 sec/60 degrees or 285 degree/sec
-------------------------------------------
AJ9DA43 (12V) - High Powered Servo
– All metal construction including casing, gears, and output-horn.
– Output Cable – Shielded Removable
– IP64 level water/dust resistance
– Dimensions – 64.2 x 34.0 x 73.7 mm or 2.53 x 1.34 x 2.90 in
– Weight – 337 g or 11.9 oz
– Torque at 11.1 V – 84 kgf*cm or 8.24 N-m or 1167 oz*in
– Speed at 11.1 V – 0.27 sec/60 degrees or 222 degree/sec
-------------------------------------------
AJ9DA44 (12V)
High Powered Servo
– All metal construction including casing, gears, and output-horn.
– Output Cable – Shielded Removable
– IP64 level water/dust resistance
– Dimensions – 64.2 x 34.0 x 73.7 mm or 2.53 x 1.34 x 2.90 in
– Weight – 355 g or 12.5 oz
– Torque at 11.1 V – 65 kgf*cm or 6.38 N-m or 902 oz*in
– Speed at 11.1 V – 0.21 sec/60 degrees or 285 degree/sec
AJ9DA51 (24V) - High Powered Servo
– All metal construction including casing, gears, and output-horn.
– Output Cable – Shielded Fixed/Non-Removable
– IP64 level water/dust resistance
– Dimensions – 64.2 x 34.0 x 73.7 mm or 2.53 x 1.34 x 2.90 in
– Weight – 337 g or 11.9 oz
– Torque at 11.1 V – 110 kgf*cm or 10.79 N-m or 1527 oz*in
– Speed at 11.1 V – 0.20 sec/60 degrees or 300 degree/sec
-------------------------------------------
AJ9DA52 (24V) - High Powered Servo
– All metal construction including casing, gears, and output-horn.
– Output Cable – Shielded Fixed/Non-Removable
– IP64 level water/dust resistance
– Dimensions – 64.2 x 34.0 x 73.7 mm or 2.53 x 1.34 x 2.90 in
– Weight – 337 g or 11.9 oz
– Torque at 11.1 V – 87 kgf*cm or 8.53 N-m or 1208 oz*in
– Speed at 11.1 V – 0.16 sec/60 degrees or 375 degree/sec
-------------------------------------------
AJ9DA53 (24V)
High Powered Servo
– All metal construction including casing, gears, and output-horn.
– Output Cable – Removable
– IP64 level water/dust resistance
– Dimensions – 64.2 x 34.0 x 73.7 mm or 2.53 x 1.34 x 2.90 in
– Weight – 355 g or 12.5 oz
– Torque at 24 V – 110 kgf*cm or 10.79 N-m or 1527 oz*in
– Speed at 24 V – 0.24 sec/60 degrees or 375 degree/sec
-------------------------------------------
AJ9DA54 (24V)
High Powered Servo
– All metal construction including casing, gears, and output-horn.
– Output Cable – Removable
– IP64 level water/dust resistance
– Dimensions – 64.2 x 34.0 x 73.7 mm or 2.53 x 1.34 x 2.90 in
– Weight – 355 g or 12.5 oz
– Torque at 11.1 V – 87 kgf*cm or 8.53 N-m or 1208 oz*in
– Speed at 11.1 V – 0.16 sec/60 degrees or 375 degree/sec
I P 6 7 C A N B U S S E R V O
BLA15-06H-AA1
Digital Servo
– Dimensions – 39.4 x 15.0 x 29.4mm or 1.55 x 0.59 x 1.16 in
– Weight – 44 g or 1.55 oz
– Max Torque at 7.4V – 10.3 kgf * cm or 143 oz * in
– Speed at 7.4V – 0.15 sec/60°
BLA15-06U-A01
Digital Servo
– Dimensions – 30.3 x 15.0 x 31.4mm or 1.19 x 0.59 x 1.24in
– Weight – 44 g or 1.55 oz
– Max Torque at 7.4V – 10.3 kgf * cm or 143 oz * in
– Speed at 7.4V – 0.14 sec/60°
BLA15-12H-AA1
Digital Servo
– Dimensions – 39.4 x 15.0 x 29.4mm or 1.55 x 0.59 x 1.16 in
– Weight – 44 g or 1.55 oz
– Max Torque at 12.0V – 9.6 kgf * cm or 115.3 oz * in
– Speed at 12.0V – 0.16 sec/60°
BLA15-12U-A01
Digital Servo
– Dimensions – 39.4 x 15.0 x 29.4mm or 1.55 x 0.59 x 1.16 in
– Weight – 45 g or 1.59 oz
– Max Torque at 12.0V – 9.6 kgf * cm or 115.3 oz * in
– Speed at 12.0V – 0.17 sec/60°
BLA21-06U-A01
Digital Servo
– Dimensions – 48.0 x 21.0 x 51.5mm or 1.89 x 0.83 x 2.03in
– Weight – 130 g or 4.6 oz
– Max Torque at 7.4V – 48 kgf * cm or 667 oz * in
– Speed at 7.4V – 0.07 sec/60°
BLA21-12U-A01
Digital Servo
– Dimensions – 48.0x 21.0 x 51.5mm or 1.89 x 0.83 x 2.03 in
– Weight – 130g or 4.59 oz
– Max Torque at 12.0V – 50.0 kgf * cm or 694 ozf * in
– Speed at 12.0V – 0.09 sec/60°
BLA21-12U-A02
Digital Servo
– Dimensions – 48.0x 21.0 x 51.0mm or 1.89 x 0.83 x 2.01 in
– Weight – 127g or 4.48 oz
– Max Torque at 12.0V – 50.0 kgf * cm or 694 ozf * in
– Speed at 12.0V – 0.09 sec/60°
BLA21-12U-AB2
Digital Servo
– Dimensions – 48.0x 21.0 x 51.0mm or 1.89 x 0.83 x 2.01 in
– Weight – 127g or 4.48 oz
– Max Torque at 12.0V – 50.0 kgf * cm or 694 ozf * in
– Speed at 12.0V – 0.09 sec/60°
BLA21-28U-A01
Digital Servo
– Dimensions – 48.0x 21.0 x 51.5mm or 1.89 x 0.83 x 2.03 in
– Weight – 130g or 4.59 oz
– Max Torque at 28.0V – 46.0 kgf * cm or 639 ozf * in
– Speed at 28.0V – 0.07 sec/60°
BLA21-28U-A02
Digital Servo
– Dimensions – 48.0x 21.0 x 51.0mm or 1.89 x 0.83 x 2.02 in
– Weight – 127g or 4.48 oz
– Max Torque at 28.0V – 46.0 kgf * cm or 639 ozf * in
– Speed at 28.0V – 0.07 sec/60°
BLA21-28U-AB2
Digital Servo
– Dimensions – 48.0x 21.0 x 51.0mm or 1.89 x 0.83 x 2.02 in
– Weight – 127g or 4.48 oz
– Max Torque at 28.0V – 46.0 kgf * cm or 639 ozf * in
– Speed at 28.0V – 0.07 sec/60°
・Dimensioni/Peso: 40.4×19.8×36.0mm/36g
*Alimentazione: 4.8-6.0V
・Tutti gli ingranaggi in resina
・Sistema S.BUS
SERVO S-U300
Servo standard S.BUS2 di FUTABA.
Il servocomando S-U300 sostituisce i precedenti servi Futaba quali: S3003, S148, FS100 e S3005.
Caratteristiche:
Potente servo digitale S.BUS2 con ingranaggi in plastica
Robusto case in plastica
Alta risoluzione
Elevata precisione
Potenziometro a bassa usura con azionamento indiretto
Specifiche
Tipo Digitale
Tipo di ingranaggio Nylon
Velocità sec/60° (4,8-6,0)V 0,23-0,19
Coppia Kg*cm (4,8-6,0)V 3,5-4,5
Dimensioni mm 40,4x19,8x36,0
Peso g 36,0
Connettore Futaba
SERVO S-AG300 2,5kG 0,065 7,4V ALIANTI
Servo ultramicro ad alte prestazioni
Per aliante/F3K
Servo coreless programmabile/HV.
Programmabile e compatibile con i sistemi S.Bus e S.Bus2.
Può essere collegato a un PC utilizzando l'adattatore USB CIU-2/-3 venduto separatamente.
Ingranaggio finale in metallo
Case in alluminio
Specifiche
Velocità (3,8-7,4)V sec/60º 0,13/0,065
Coppia (3,8-7,4)V Kg*cm 1,5/2,5
Dimensioni mm 23,5x8,0x19,7
Peso g 10,8
Tensione di esercizio CC V 3,8-8,4
・Tutti gli ingranaggi in resina
・Sistema S.BUS
・Velocità: 0,16 sec/60°(7,4 V) / 0,18 sec/60°(6,6 V)
・Coppia: 3,9 kgf・cm(7,4 V) / 3,5 kgf・cm(6,6V)
・Dimensioni/Peso: 40,5×20,0×36,1 mm/36 g
SPEED:
0.18 sec/60°at 6.6V
0.16 sec/60° at 7.4V
TORQUE:
3.5 kgf/cm at 6.6V
48.6 ozf/in at 6.6V
3.9 kgf/cm at 7.4V
54.2 ozf/in at 7.4V
SIZE:
40 mm x 20 mm x 36.1 mm
1.59 in x 0.79 in x 1.42 in
WEIGHT:
36 g
1.30 oz
Plastic Gearing
6mm/25T Spline
3Pole Cored Motor
Servo digitale
L'alimentazione è a 4,8V e non è possibile utilizzare batterie a secco.
・Ingranaggio in metallo a 2-3 fasi
・Ingranaggio finale in metallo
・Velocità: 0,24 sec/60°(4,8 V)
・Coppia: 3,7 kgf・cm(4,8 V)
・Dimensioni/Peso: 30,0 x 10,8 x 29,0 mm / 23 g
・Velocità: 0,10 sec/60°(4,8 V) / 0,09 sec/60°(6,0 V)
・Coppia: 1,5 kgf・cm(4,8 V) / 1,7 kgf・ cm (6,0 V)
・Dimensioni/Peso : 21,8 x 11,0 x 19,8 mm/7,9 g
Un servo digitale
L'alimentazione è 4,8-6,0 V.
・Ingranaggio interamente in resina
・Velocità: 0,13 sec/60°(7,4 V) / 0,14 sec/60°(6,6 V)
・Coppia: 7,9 kgf・ cm(7,4 ) V) / 7,1 kgf cm (6,6 V)
Dimensioni/Peso: 40,0 x 20,0 x 38,1 mm / 39 g
・Tutti gli ingranaggi in resina
・Sistema S.BUS
SERVO S-U400 8Kg. 0,14 7,4v
SERVO DIGITALE STANDARD PROGRAMMABILE S-BUS2
Caratteristiche
Voltaggio operativo V 6,0-7,4
Velocità sec/60º (6,0-6,6-7,4)V 0,15-0,14-0-0,13
Coppia Kg*cm (6,0-6,6-7,4)V 6,5-7,1-7,9
Motore 3 poli cored
Ingranaggi Plastica
Cuscinetti 1BB+1MB
Dimensioni mm 40,0x38,1x20,0
Peso g 39,0
CARATTERISTICHE
· Potente servo digitale S.BUS2 con ingranaggi in plastica
· Alta tensione
· Potenziometro a bassa usura
· Robusto alloggiamento in plastica
· Alta risoluzione
· Elevata precisione di posizionamento
Il FUTABA S-U400 è un servo universale S.BUS2 HV economico. Con una forza di azionamento di 8 kgcm e una velocità di azionamento di 0,14 s / 60°, l'S-U400 si posiziona al di sopra dell'S-U300 in termini di prestazioni. Grazie ai suoi valori prestazionali, è predestinato per applicazioni su auto RC, barche e aeromodelli. I precedenti tipi di servo S3010, S3152 e S3072HV vengono sostituiti con l'S-U400.
Programmabile tramite tecnologia S.BUS2. Naturalmente, tutti i servi S.BUS2 possono essere collegati a ricevitori convenzionali con modulazione PWM. I servi possono essere indirizzati in diversi modi:
1. Con il pratico programmatore SBC-1
2. Sul PC con l'adattatore USB CIU-3
3. Alla connessione S.BUS del trasmettitore
Si possono impostare i seguenti parametri:
• Assegnazione canale S.BUS
• Inversione dei servi
• Tipo di servo (carrello di atterraggio normale / retrattile)
• Avvio graduale (acceso/spento)
• Selezione modalità in caso di mancanza segnale hold o free
• Soft Servo Run (On / Off)
• Posizione servo (servotester)
• Regolazione del centro del servo +/- 300 µs (circa 30 gradi)
• Velocità del servo, 0,39 - 9 secondi per 45 gradi
• Impostazione della zona morta (banda morta)
• Regolazione della corsa dei servi a sinistra ea destra separatamente, circa 50 - 175%
• Potenza di avviamento
• Ammortizzazione
• Potere di tenuta
• Memorizzazione ID
Caratteristiche tecniche :
Dimensioni : 40x20x34,8 mm
Peso : 45g
Velocità : 0.15 sec/60° (4.8 v)
Coppia : 9,6 kg/cm (4.8 v)
2 cuscinetti
pignoni in metallo
Caratteristiche generali dei servi con motore brushless:
- Almeno 5 volte più duraturo di un motore con spazzole.
- Tempi di risposta più rapidi del 30%.
- Maggior resistenza a urti e vibrazioni.
- Movimenti più fluidi.
- Stessa potenza richiesta dai motori con spazzole.
- Stesse dimensioni dei servi standard.
- Doppio cuscinetto per maggior precisione e scorrevolezza.
- Magneti al samario-cobalto per una maggiore potenza.
Termini usati per descrivere le caratteristiche (non disponibili in tutti i servi BLS)
Impermeabile
Chiusure dell’involucro protette dall’acqua con guarnizioni di gomma che si prestano particolarmente per l’impiego nelle auto Buggy e RG e Pista.
Ingranaggio metallico
Raccomandati dove colpi molto duri mettono la trasmissione sotto grave sforzo.
Cuscinetto a sfera
Assicurano una grande precisione eliminando il gioco dell’ingranaggio.
Cassa centrale in alluminio
Assicura un’elevata dissipazione del calore e un’elevata resistenza agli urti.
Dati tecnici
Dimensioni: 40,0x20x35,0mm
Peso: 44 g
Velocità: 0.15 sec/60° (4,8V)
Coppia: 8,8 Kg.cm (4,8V)
Caratteristiche
Cuscinetto 2
Ingran. metallo NO
Impermeabile SI
Cassa centrale Nylon
Servo Brushless BLS254 4,8 V 3,8 kg 0,06 sec.
Caratteristiche generali dei servi con motore Brushless:
- Almeno 5 volte piu' duraturo di un motore con spazzole
- Tempi di risposta piu' rapidi del 30%
- Maggior resistenza a urti e vibrazioni
- Movimenti piu' fluidi
- Stessa potenza richiesta dai motori con spazzole
- Stesse dimensioni dei servi standard
- Doppio cuscinetto per maggior precisione e scorrevolezza
- Magneti al Samario-Cobalto per una maggiore potenza
Impermeabile
Chiusure dell'involucro protette dall'acqua con guarnizioni di gomma che si prestano particolarmente per l'impiego nelle auto Buggy e RG e Pista.
Cuscinetto a sfera
Assicurano una grande precisione eliminando il gioco dell'ingranaggio.
Caratteristiche tecniche del prodotto:
Categoria: Gyro High-Speed
Coppia (4,8 V): 3,8 kg/cm
Velocita' (4,8 V): 0,06 sec/60
Dimensioni: 40x20x36,8 mm
Peso: 58 gr
Ingranaggi: Metallo
Cuscinetti: 2
Motore: Brushless
Coppia: 49.0kgf・cm(7.4V) / 42.0kgf・cm(6.0V)・Dimensioni/Peso: 40.5×21.0×37.8mm/75g
Velocità al massimo voltaggio 0,08
Coppia al massimo voltaggio 49
Materiale cassa Metallo
Coppia Kg*cm 42,0 (6,0V)-49,0 (7,4V)
Velocità sec/60° 0,09 (6,0V)-0,075 (7,4V)
Dimensioni 40,5x21x37,7 mm
Peso 76 g
Cuscinetti a sfera 2
Ingranaggi Metallo
Produttore Futaba
Ingranaggio principale 25T Standard
Tipo motore Brushless
Montaggio Standard
Elettronica Digitale
Tipo servocomando Standard
Alimentazione 6,0, 7,4 V
Utilizzo Auto
・Velocità: 0,07 sec/60°(7,4V) / 0,08sec/60°(6,0V)
・Coppia: 30,0 kgf・cm(7,4V) / 23,0kgf・cm(6,0V)
・Dimensioni/Peso: 40,5×21,0×26,2 mm/53 g
CARATTERISTICHE:
– Adatto per auto RC in scala 1/10 on/off road e drifting.
– Servo Brushless Programmabile/HV.
– Personalizzato Nuovo motore brushless ad alta potenza.
– Supporta la modalità SR con T4PM/T7PX/T10PX
– Programmabile e compatibile con i sistemi S.Bus e S.Bus2.
– Può essere collegato a un PC utilizzando l'adattatore USB CIU-2/-3 venduto separatamente.
– Superiore/centrale/inferiore: custodia in alluminio
SPEED:
0.13 sec/60°at 6.6V
0.12 sec/60° at 7.4V
TORQUE:
68.0 kgf/cm at 6.6V
74.0 kgf/cm at 7.4V
SIZE:
40.5 mm x 21 mm x 39.4 mm
WEIGHT:
82 g
RATED VOLTAGE:
DC 6.0V-7.4V
OPERATING VOLTAGE:
DC 4.8-8.4V
Produttore Futaba
Ingranaggio principale 25T Standard
Tipo motore Brushless
Montaggio Standard
Elettronica Digitale
Tipo servocomando Standard
Alimentazione 6,0, 7,4 V
Velocità al massimo voltaggio 0,12
Coppia al massimo voltaggio 74
Materiale cassa Metallo
Coppia Kg*cm 59,0 (6,0V)-74,0 (7,4V)
Velocità sec/60° 0,14 (6,0V)-0,12 (7,4V)
Dimensioni 41x21x37 mm
Peso 74 g
Cuscinetti a sfera 2
Ingranaggi Metallo
Via nuova provinciale, 30/A
54033 Carrara (MS)
