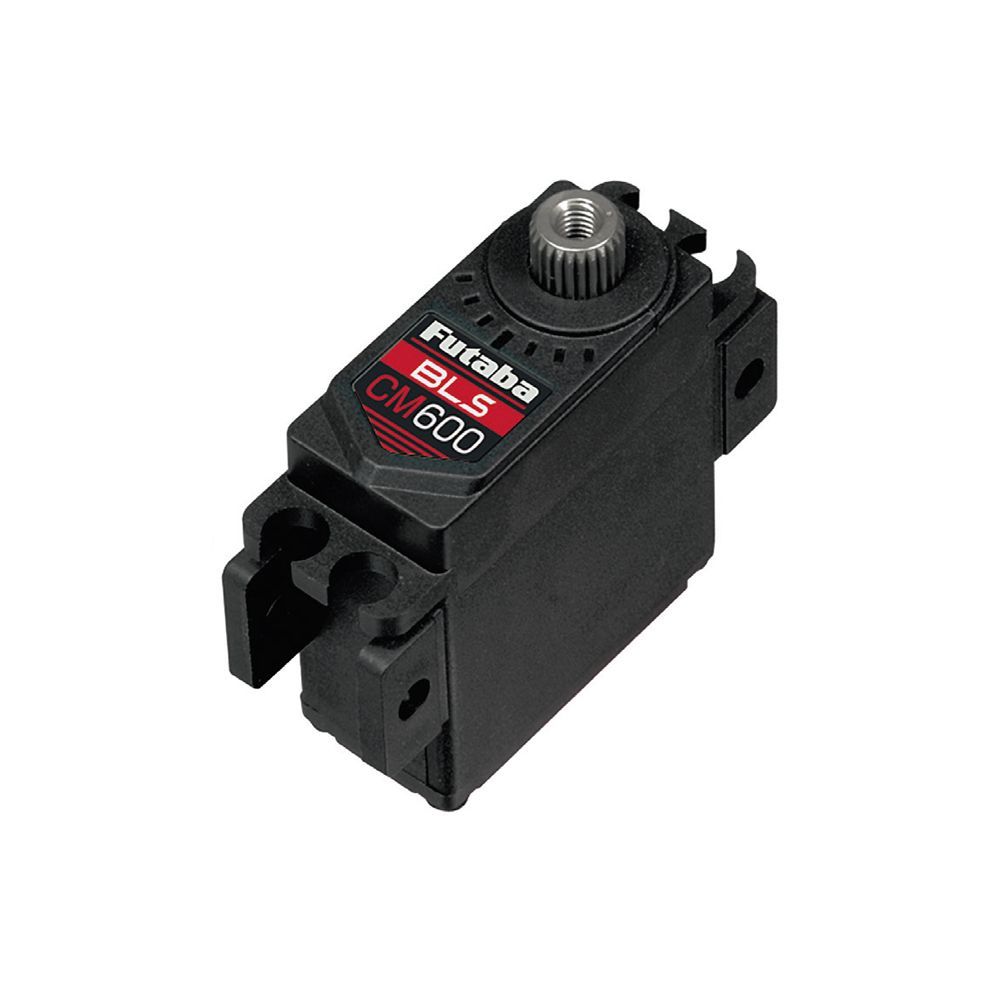

D-CM600

  • Technical Data Sheet

    Higher resolution - less deadband, more accurate positioning.

    Faster control response - increased acceleration.

    Constant torque throughout the servo travel.

    Increased holding power when stationary.


    1/12 Electric Racing Car

    Brushless specification ideal for electric cars and F1. ★BLS-CM600 is a servo compatible with "UR mode" and "SR mode".


    Dimensions: 27.2 x 13.0 x 30.5 mm


    Weight: 28 g


    [Speed] 0.09 sec / 60° (7.4 V)


          0.11 sec/60° (6.0 V)


    [Torque] 6.7 kgf・cm (7.4 V)


          5.4 kgf cm (6.0 V)





    ● UR mode compatible


    ● S.BUS system


    ●Metal 1-4 gears


    ●Metal final gear


    Resin case

    Scarica PDF
  • CAD File

    Cad File Download

    Download

 D-FU206

  • Technical Data Sheet

    Higher resolution - less deadband, more accurate positioning.

    Faster control response - increased acceleration.

    Constant torque throughout the servo travel.

    Increased holding power when stationary.

    Scarica PDF
  • CAD File

    Cad File Download

    Download

 D-FU230-SAG300

  • Technical Data Sheet

    Higher resolution - less deadband, more accurate positioning.

    Faster control response - increased acceleration.

    Constant torque throughout the servo travel.

    Increased holding power when stationary.

    Scarica PDF
  • CAD File

    Cad File Download

    Download

 D-FU273A

  • Technical Data Sheet

    Higher resolution - less deadband, more accurate positioning.

    Faster control response - increased acceleration.

    Constant torque throughout the servo travel.

    Increased holding power when stationary.


     S-U301


    ・Tutti gli ingranaggi in resina

    ・Sistema S.BUS


    ・Velocità: 0,16 sec/60°(7,4 V) / 0,18 sec/60°(6,6 V)

    ・Coppia: 3,9 kgf・cm(7,4 V) / 3,5 kgf・cm(6,6V)

    ・Dimensioni/Peso: 40,5×20,0×36,1 mm/36 g


    SPEED:

    0.18 sec/60°at 6.6V

    0.16 sec/60° at 7.4V


    TORQUE:

    3.5 kgf/cm at 6.6V

    48.6 ozf/in at 6.6V

    3.9 kgf/cm at 7.4V

    54.2 ozf/in at 7.4V


    SIZE:

    40 mm x 20 mm x 36.1 mm

    1.59 in x 0.79 in x 1.42 in


    WEIGHT:

    36 g

    1.30 oz


    Plastic Gearing

    6mm/25T Spline


    3Pole Cored Motor

    Scarica PDF
  • CAD File

    Cad File Download

    Download

 D-FU287

  • Technical Data Sheet

    Higher resolution - less deadband, more accurate positioning.

    Faster control response - increased acceleration.

    Constant torque throughout the servo travel.

    Increased holding power when stationary.


    ・Velocità: 0,10 sec/60°(4,8 V) / 0,09 sec/60°(6,0 V)

    ・Coppia: 1,5 kgf・cm(4,8 V) / 1,7 kgf・ cm (6,0 V)

    ・Dimensioni/Peso : 21,8 x 11,0 x 19,8 mm/7,9 g


    Un servo digitale

    L'alimentazione è 4,8-6,0 V.

    ・Ingranaggio interamente in resina

    Scarica PDF
  • CAD File

    Cad File Download

    Download

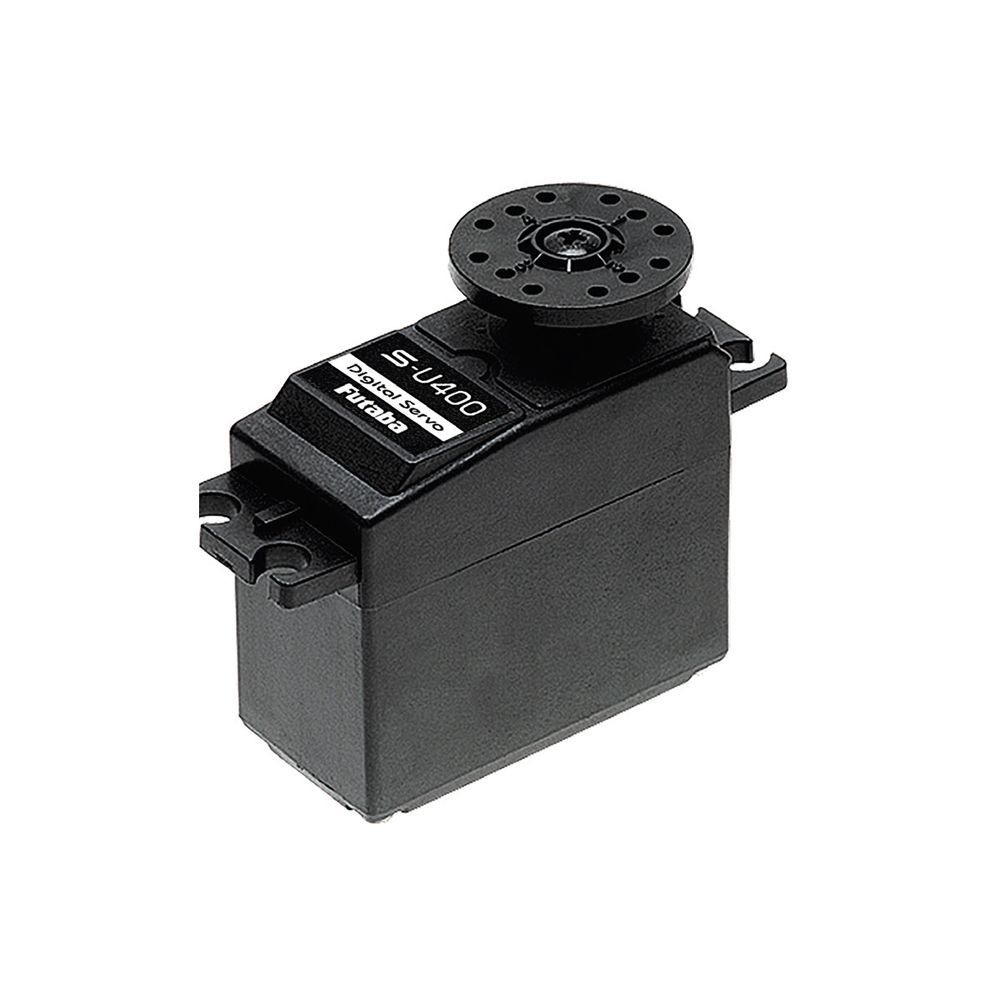

 D-FU400

  • Technical Data Sheet

    Higher resolution - less deadband, more accurate positioning.

    Faster control response - increased acceleration.

    Constant torque throughout the servo travel.

    Increased holding power when stationary.


    ・Velocità: 0,13 sec/60°(7,4 V) / 0,14 sec/60°(6,6 V)

    ・Coppia: 7,9 kgf・ cm(7,4 ) V) / 7,1 kgf cm (6,6 V)

    Dimensioni/Peso: 40,0 x 20,0 x 38,1 mm / 39 g


    ・Tutti gli ingranaggi in resina

    ・Sistema S.BUS


    SERVO S-U400 8Kg. 0,14 7,4v

    SERVO DIGITALE STANDARD PROGRAMMABILE S-BUS2

    Caratteristiche


    Voltaggio operativo V 6,0-7,4

    Velocità sec/60º (6,0-6,6-7,4)V 0,15-0,14-0-0,13

    Coppia Kg*cm (6,0-6,6-7,4)V 6,5-7,1-7,9

    Motore 3 poli cored

    Ingranaggi Plastica

    Cuscinetti 1BB+1MB

    Dimensioni mm 40,0x38,1x20,0

    Peso g 39,0


    CARATTERISTICHE

    · Potente servo digitale S.BUS2 con ingranaggi in plastica

    · Alta tensione

    · Potenziometro a bassa usura

    · Robusto alloggiamento in plastica

    · Alta risoluzione

    · Elevata precisione di posizionamento


    Il FUTABA S-U400 è un servo universale S.BUS2 HV economico. Con una forza di azionamento di 8 kgcm e una velocità di azionamento di 0,14 s / 60°, l'S-U400 si posiziona al di sopra dell'S-U300 in termini di prestazioni. Grazie ai suoi valori prestazionali, è predestinato per applicazioni su auto RC, barche e aeromodelli. I precedenti tipi di servo S3010, S3152 e S3072HV vengono sostituiti con l'S-U400.


    Programmabile tramite tecnologia S.BUS2. Naturalmente, tutti i servi S.BUS2 possono essere collegati a ricevitori convenzionali con modulazione PWM. I servi possono essere indirizzati in diversi modi:


    1. Con il pratico programmatore SBC-1

    2. Sul PC con l'adattatore USB CIU-3

    3. Alla connessione S.BUS del trasmettitore


    Si possono impostare i seguenti parametri:

    • Assegnazione canale S.BUS

    • Inversione dei servi

    • Tipo di servo (carrello di atterraggio normale / retrattile)

    • Avvio graduale (acceso/spento)

    • Selezione modalità in caso di mancanza segnale hold o free

    • Soft Servo Run (On / Off)

    • Posizione servo (servotester)

    • Regolazione del centro del servo +/- 300 µs (circa 30 gradi)

    • Velocità del servo, 0,39 - 9 secondi per 45 gradi

    • Impostazione della zona morta (banda morta)

    • Regolazione della corsa dei servi a sinistra ea destra separatamente, circa 50 - 175%

    • Potenza di avviamento

    • Ammortizzazione

    • Potere di tenuta

    • Memorizzazione ID

    Scarica PDF
  • CAD File

    Cad File Download

    Download
